 |
| Количество: | |
|---|---|

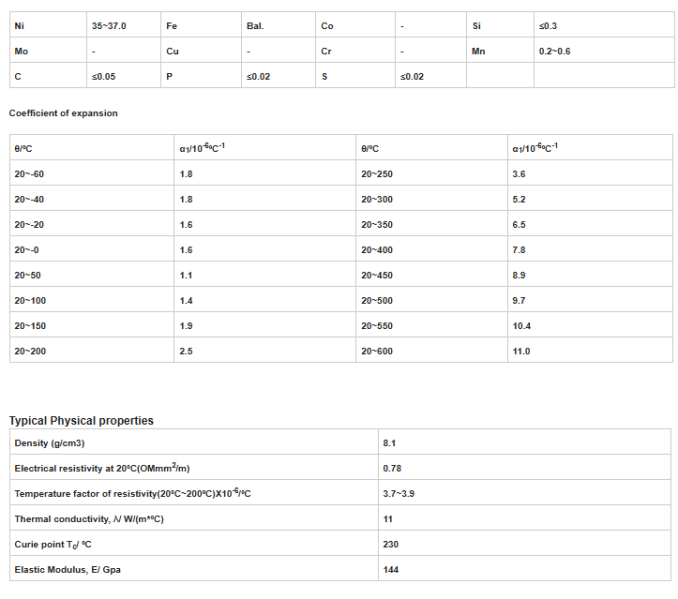

4J36 (инвар), также известный под общим названием FeNi36 (64FeNi в США), представляет собой сплав никеля и железа, отличающийся уникально низким коэффициентом теплового расширения (КТР или α).
4J36 (инвар) используется там, где требуется высокая стабильность размеров, например, в прецизионных приборах, часах, сейсмических датчиках ползучести, рамах теневых масок для телевизоров, клапанах в двигателях и антимагнитных часах. При межевании, когда необходимо выполнить нивелировку высот первого порядка (высокоточную), используемая нивелирная рейка (нивелирная рейка) изготавливается из инвара, а не из дерева, стекловолокна или других металлов. В некоторых поршнях использовались инваровые стойки, чтобы ограничить их тепловое расширение внутри цилиндров.
4J36 использует ацетиленовую сварку, электродуговую сварку, сварку и другие методы сварки. Поскольку коэффициент расширения и химический состав сплава связаны между собой, следует избегать, поскольку сварка вызывает изменение состава сплава, предпочтительно использовать присадочные металлы для аргонодуговой сварки, предпочтительно содержащие от 0,5% до 1,5% титана, чтобы уменьшить пористость сварного шва и трещины.
4J36 (инвар), также известный под общим названием FeNi36 (64FeNi в США), представляет собой сплав никеля и железа, отличающийся уникально низким коэффициентом теплового расширения (КТР или α).
4J36 (инвар) используется там, где требуется высокая стабильность размеров, например, в прецизионных приборах, часах, сейсмических датчиках ползучести, рамах теневых масок для телевизоров, клапанах в двигателях и антимагнитных часах. При межевании, когда необходимо выполнить нивелировку высот первого порядка (высокоточную), используемая нивелирная рейка (нивелирная рейка) изготавливается из инвара, а не из дерева, стекловолокна или других металлов. В некоторых поршнях использовались инваровые стойки, чтобы ограничить их тепловое расширение внутри цилиндров.
4J36 использует ацетиленовую сварку, электродуговую сварку, сварку и другие методы сварки. Поскольку коэффициент расширения и химический состав сплава связаны между собой, следует избегать, поскольку сварка вызывает изменение состава сплава, предпочтительно использовать присадочные металлы для аргонодуговой сварки, предпочтительно содержащие от 0,5% до 1,5% титана, чтобы уменьшить пористость сварного шва и трещины.
